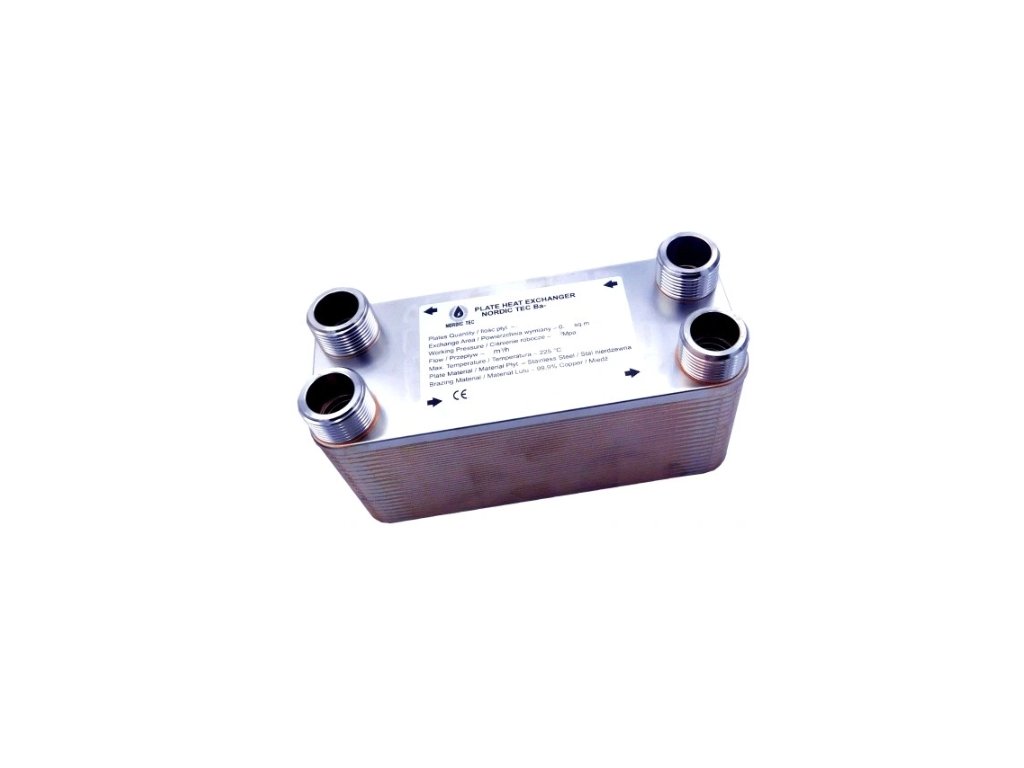

Výmenník tepla pre ústredné kúrenie NORDIC TEC 40-doskový 35 kW 3/4' - VYPR

Podrobný popis

Výmenník tepla pre ústredné kúrenie / TÚV s prípojkou 3/4" (DN20), 40 dosiek

max 35 kW s vysokým výkonom

✅ Rheonomický doskový výmenník tepla od NORDIC TEC

40-doskový výmenník Ba-12-40 - parametre

• Dlaždice z nehrdzavejúcej ocele S316L (tzv. kyslá oceľ),
• Vákuovo spájkované meďou (Cu 99,99%)
• 40 dosiek s hrúbkou 0,30 mm, zúbkovaného typu (rybia kosť), pre väčšiu turbulenciu prúdenia
• Menovitý výkon - od 15 do 35 kW

POZNÁMKA - Menovitý výkon výmenníka nie je ekvivalentný výkonu kotla, krbu alebo iného vykurovacieho zariadenia, ktoré má výmenník ovládať. Skutočný dosiahnutý výkon bude závisieť od toho, aké prevádzkové parametre bude mať výmenník v danej inštalácii (aká vysoká teplota a prietok bude dodávaný do výmenníka). Horná hranica je dosiahnuteľná len pri takzvaných parametroch vysokého napájania. Výmenník je ideálny pre prevádzku kotlov s výkonom 15-20kW.

Tento výmenník nebude dobre fungovať s tepelným čerpadlom (vzhľadom na to, že ide o špecifický zdroj tepla, ktorý vyžaduje oveľa väčšie povrchy dosiek). Je určený pre tradičné zdroje tepla, ako je krb alebo kachle ústredného kúrenia.

• Pripojenia: 3/4", t.j. DN20 - štandardný vonkajší závit
• Prevádzkový tlak - do 10 bar
• Skúšobný tlak tesnosti - 20 bar
• Maximálna prevádzková teplota: do +230 °C
• Prietok - do 4 m3/h (alebo do 4000 l/h)
• ✅Výmenná plocha - 0,48 m2

Odporúča sa, aby pri výbere výmenníka pre vykurovací kotol bolo min. 0,25-0,30m2 výmennej plochy.

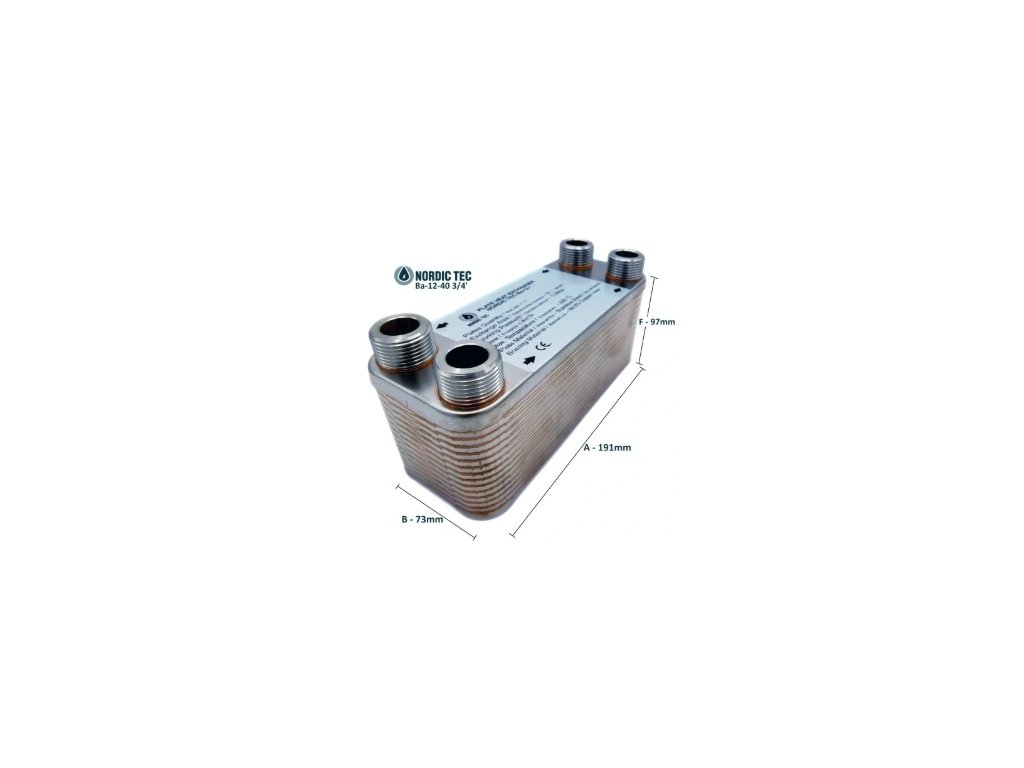

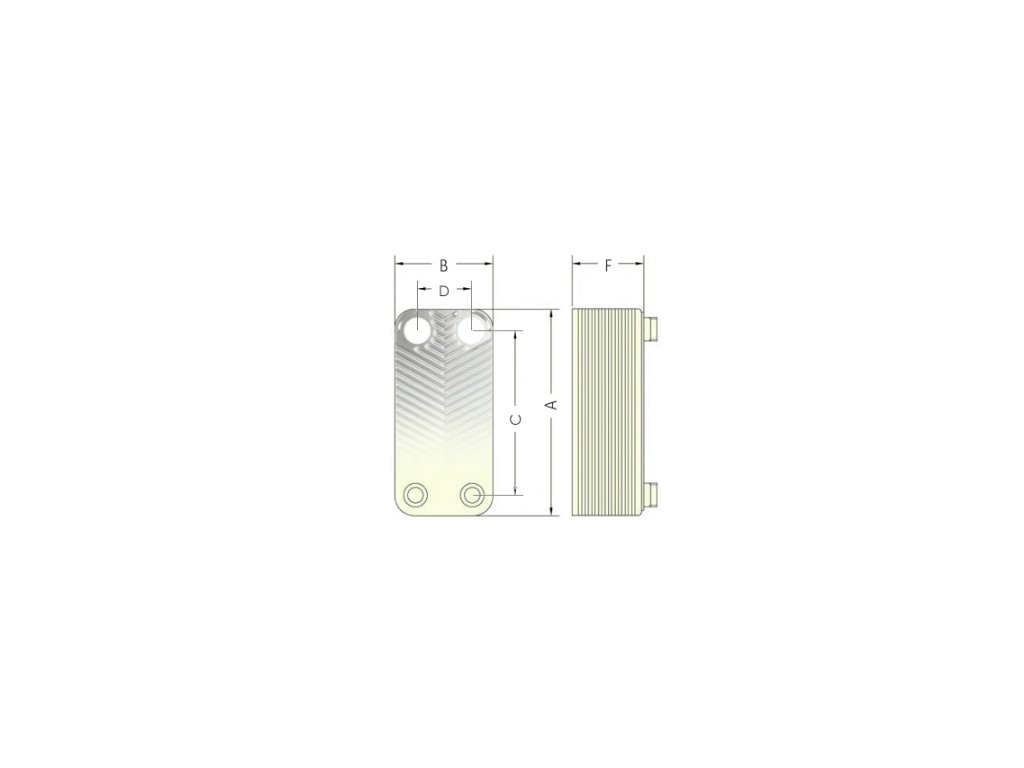

Rozmery:

A - Dĺžka/Výška - 191 mm

B - Šírka - 73 mm

F - Hĺbka/hrúbka - 97 mm

C - Vzdialenosť medzi spojmi na dĺžku - 154 mm

D - Vzdialenosť medzi spojmi na šírku - 40 mm
