Klinový/hnací remeň HC C 1260 Lw Ld 22x1260 VYPR

Podrobný popis

Predmetom ponuky je:

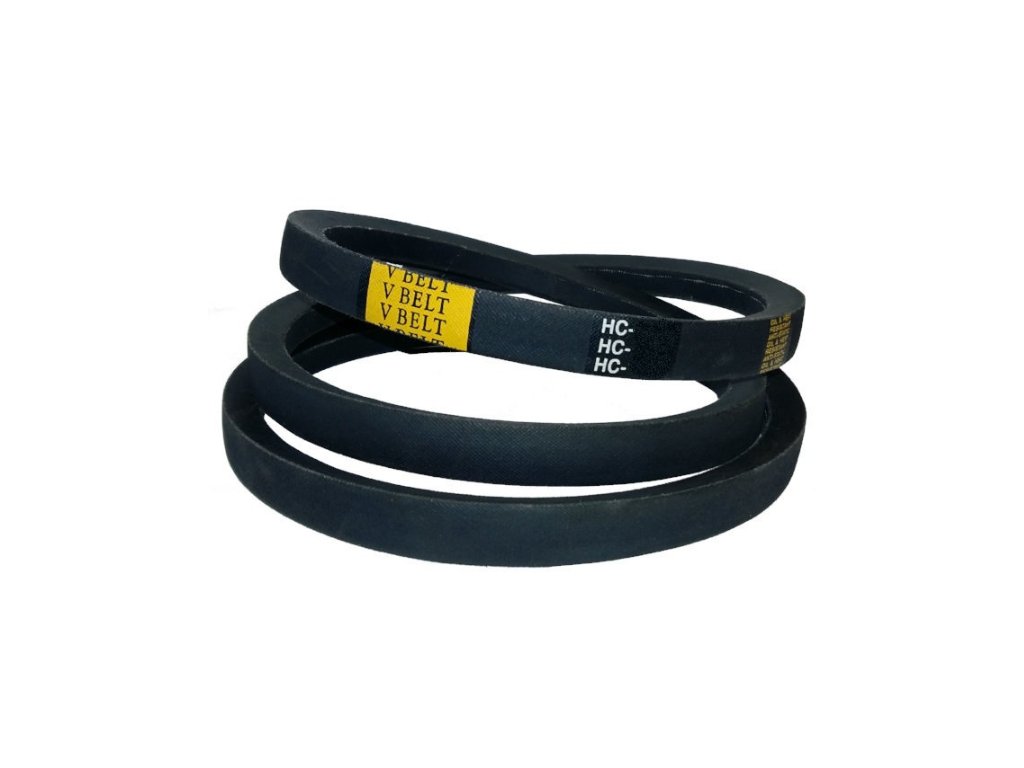

Hnací remeň klinového remeňa s označením HC-1260

Toto označenie možno dešifrovať takto:

HC – profil pásu typu C, ako je znázornené na výkrese

1260 - dĺžka pásu pozdĺž efektívnej (deliacej) čiary - je to výška v priereze pásu, kde je kord, ktorý prenáša zaťaženie a tvorí rovinu ohybu pásu.

Táto čiara sa zvyčajne berie ako 2/3 výšky pásu, ale úzko súvisí s výrobcom pásu.

Prierez pásu pripomína lichobežník. Pás je vyrobený z:

- kord - oceľ, polymér, polyester alebo látka (zloženie je tajomstvom výrobcu)

- kostra - guma alebo kaučuk, tvoriaca telo opasku a určujúce jeho tvar

- látkové a gumené nátery

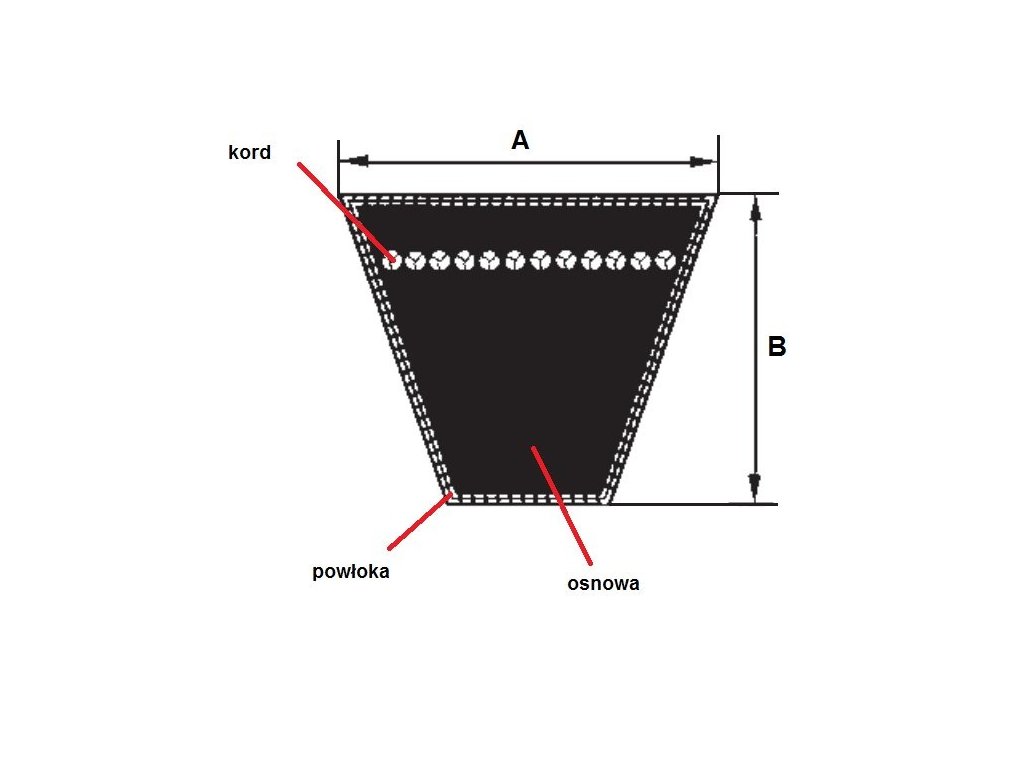

Rozmery profilu pásu

A = 22

B = 14

Vlastnosti pásu:

- odolnosť voči olejom

- antistatický

- prevádzkový rozsah - 35 - + 100 stupňov Celzia

Ako si vybrať opasok?

Najlepšie je prečítať si značky na starom pruhu. Sú umiestnené na vonkajšom povrchu. To je zriedka možné, pretože pásy často pracujú s napínačmi a sú vystavené rôznym environmentálnym faktorom, ktoré ničia výtlačky.

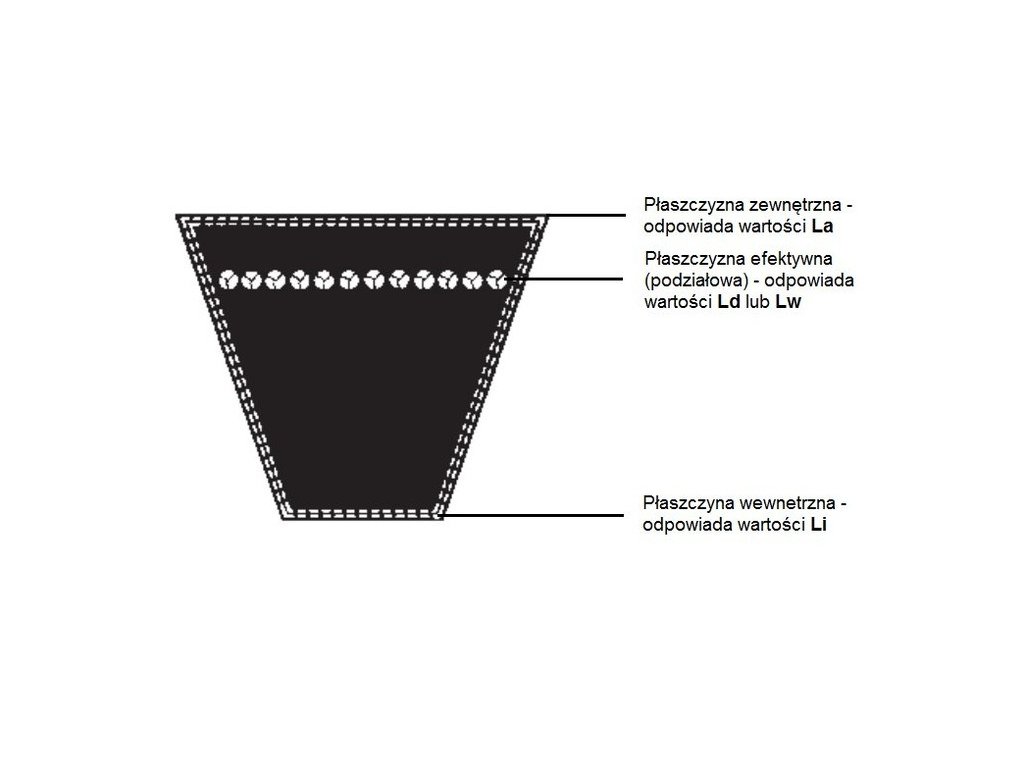

Meranie pásu pozdĺž efektívnej (deliacej) dĺžky nie je možné bez špeciálnych opatrení.

V takejto situácii môžete zmerať pás podľa jeho vnútornej alebo vonkajšej dĺžky a použiť špeciálne prevodné koeficienty.

Pre remeň s HC(C) profilom:

La(mm) = Ld/Lw(mm) + 29 mm

La(mm) = Li(mm) + 88 mm

ALEBO

Ld/LW (mm) = La (mm) – 29 mm

Ld/Lw (mm) = Li (mm) + 59 mm

ALEBO

Li(mm) = La(mm) - 88 mm

Li(mm) = Ld/Lw(mm) - 59 mm

Takéto výpočty sú veľmi užitočné, pretože rôzni výrobcovia pásov si na označenie svojich výrobkov vyberajú dĺžky merané na rôznych miestach prierezu.

Pri meraní opotrebovaného remeňa nezabúdajte, že remeň sa počas svojho pracovného cyklu natiahne o niekoľko percent – ​​čím dlhší remeň a väčšie zaťaženie, tým väčšie natiahnutie možno očakávať.
