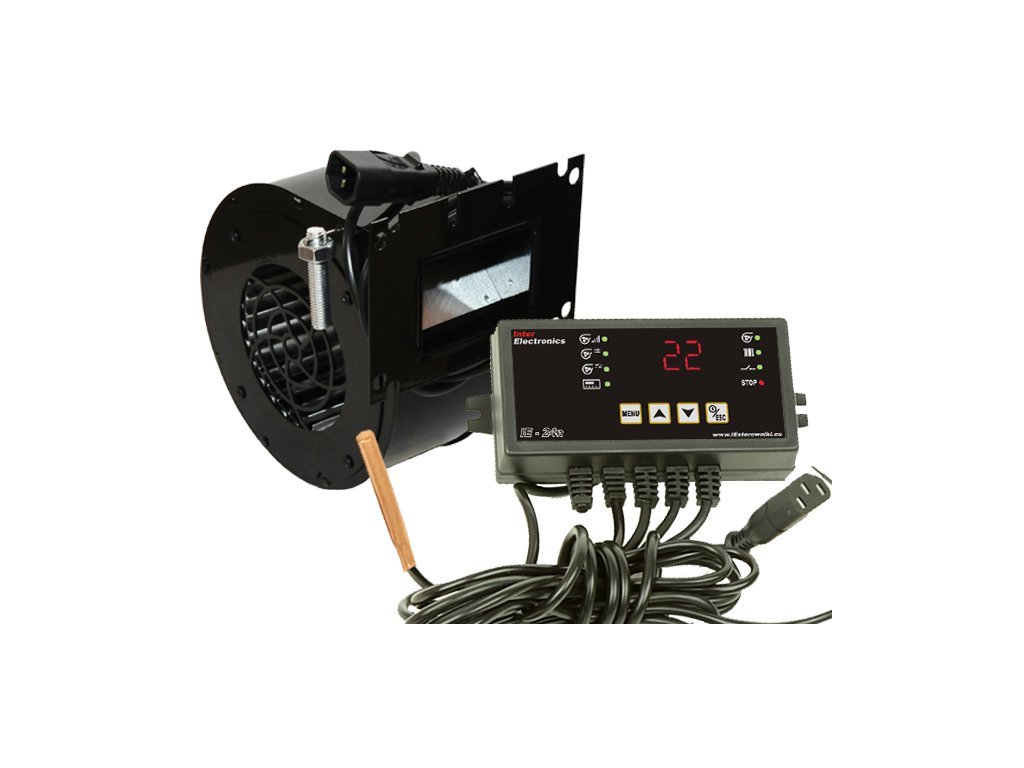

Turbo ventilátor + riadiaca jednotka

Regulátor má samostatnú dodatočnú tepelnú ochranu, ktorá úplne odpojí okruh ventilátora, keď teplota kotla presiahne 90 ° C. Tepelná ochrana je umiestnená v medených rúrok s teplotným čidlom, ktoré zaisťuje, že sa vždy termiku, ako je teplota kotla.

Okrem toho je regulátor vybavený funkciami, ako sú:

Funkčná pamäť počas výpadku napájania v prípade výpadku napájania, sú uložené všetky funkcie nastavené používateľom

Funkcia antistop zabraňuje zablokovaniu čerpadla počas letnej sezóny, keď sa nepoužíva. Regulátor zapína čerpadlo 10 sekúnd každých 10 dní.

Protimrazové zamedzenie zamrznutiu vody v systéme ústredného kúrenia aktiváciou čerpadla pod 7 ° C.

Ovládanie nesprávnych nastavení ventilátora zabraňuje prehriatiu kotla, aktivuje sa, keď sa teplota na sporáku zvýši o 5 ° C nad nastavenú teplotu. Bubenky sa vyrábajú podľa špeciálneho algoritmu, aby sa zabránilo ďalšiemu zvýšeniu teploty.

Hysterézia kotla Táto funkcia zabraňuje zapínaniu a vypnutiu dúchadla, napríklad keď je teplota medzi 50 ° C a 49 ° C. Hysterézia je rozdiel medzi nastavenou teplotou a teplotou pre návrat do prevádzkového režimu:., Napríklad, keď je nastavená teplota nastavená na 50 ° C, hysterézia je 2 ° C, je prechod k udržaniu cyklu, kedy sa dosiahne teplotu 50 ° C, zatiaľ čo návrat do pracovného cyklu nastáva po poklese teploty na 48 ° C. Hysterézu možno nastaviť od 1 ° C do 5 ° C.

Vypnutím úderov výberom času fúkania v možnosti "0" úplne vypíname fúkanie.

Temp. aktivácia čerpadla ústredného kúrenia . - možnosť nastavenia teploty, pri ktorej sa čerpadlo spustí. V prípade, že jedno čerpadlo slúži ako domáci systém teplej vody a vykurovanie je indikované na teplote. Čerpadlo výstup na cca. 45 ° C, je zabránené chladiacej vody v kotle, keď je pec končí.

Regulátor je vybavený bohatým servisným menu s nasledujúcimi funkciami:

POČAS FIRINGU

HYSTERÉZA KOTLE

Čas ohrevu

NASTAVENIE PRVÉHO JAZDNÉHO JAZDY

HYSTERÉZOVÉ ČERPADLÁ

NASTAVENIE TEMP ALARM

V prípade poškodenia snímača regulátor vypne ventilátor a zapne čerpadlo, aby sa predišlo prehriatiu kotla!

Predná nálepka regulátora je rovnaká ako v priemyselnej elektronike. Kľúčové polohy majú rebrá a špeciálne výstuže.



TECHNICKÁ ŠPECIFIKÁCIA:

Príslušné zapojenie regulátora uľahčuje jeho montáž:

* Sieťový kábel - 1,5 m

* Dúchací kábel - 0,6 m + dĺžka kábla z dúchadla 1,5 m

* Kábel snímača teploty - 0,6 m

* Prívodný kábel napájacieho čerpadla - 1,5 m.

* Vstup regulátora miestnosti - konektor svorkovnice na základnej doske

Ventilátor DRV14 s klapkou a špecifikáciou kábla 1,5 m

Dúchadlo môže byť použité ako náhrada za dúchadlá RV14, WPA01, WPA120, WBS6, RV12

Ventilátor

Účel - ventilátor je určený na fúkanie vzduchu do pecí kotlov ústredného kúrenia. Môže sa použiť aj na všeobecné vetranie priestorov a technologických zariadení.
Konštrukcia - ventilátor sa skladá z dvoch častí kovového krytu, v ktorom je pripojený motor s kovovým obežným kolesom.

Dúchadlo je vybavené káblom so zástrčkou 80 cm.
Vstupný otvor je zaistený sieťkou. Výtokový otvor je ukončený prírubou s upevňovacími otvormi.

Špecifikácia:
230 50Hz
statický tlak 220 Pa max
prietok max 205 m3 / h
Počet otáčok 2570 ot / min,
príkon 75 W
Prevádzka pri laboratórnej teplote 0 až 40 ° C.

Všimnite si, že súprava obsahuje!

1. Vodič s plným káblom

2. MONTÁŽNÝ KOTOL NA REGULÁTOR KOTLE

3. ŠROUBY NA OCHRANU VODIČA

4. NÁVOD NA POUŽITIE

Podrobné pokyny si môžete stiahnuť tu

5. Ventilátor DRV14 s klapkou, káblom a tesnením

Dodanie do 5 dni.
