Podrobný popis

Kapacita*, dĺžka, priemer, hrúbka steny

• 30 L, 380 mm, 315 mm, 5 mm

Rozmery nezohľadňujú dĺžku spojovacích potrubí.

Dĺžka spojovacích rúrok je cca. 2 cm.

Pripojenia palcový vnútorný závit.

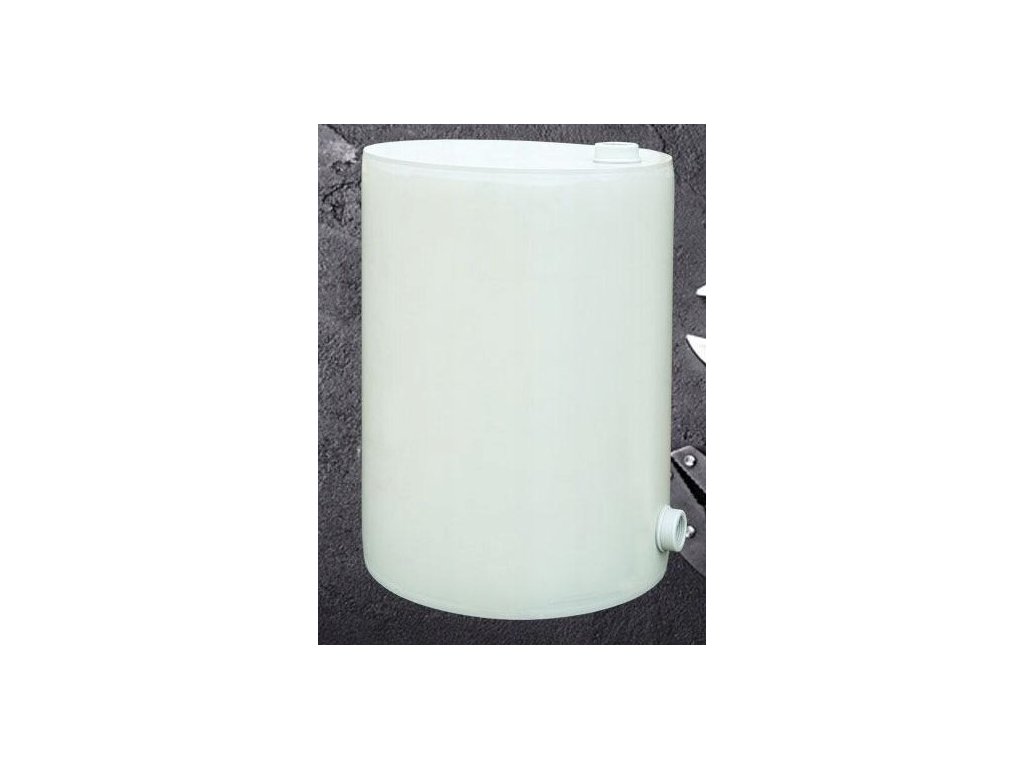

Zberná nádoba je vyrobená výlučne z vysokoteplotného polypropylénu, úplne odolného voči korózii.

PRAVIDLÁ MONTÁŽE, BEZPEČNOSŤ PP EXPANZNEJ NÁDOBY (leták pripevnený ku každej nádrži)

INŠTALÁCIA PP EXPANZNEJ NÁDOBY (OTVORENÝ SYSTÉM)

Expanzná nádoba by mala byť umiestnená:

- od najvyššieho bodu cirkulácie vody v systéme po dno expanznej nádoby, alebo;

- od horného okraja najvyššieho radiátora po dno nádoby

1. Vnútorný priemer expanzného, bezpečnostného, prepadového a odvzdušňovacieho potrubia by nemal byť menší ako 25 mm a priemer signálneho potrubia by nemal byť menší ako 15 mm.
2. Je zakázané používať na expanzné rúry, bezpečnostné rúry, prepadové a odvzdušňovacie tvarovky, ktoré úplne alebo čiastočne uzatvárajú prietok, ako aj na zariadenia a tvarovky, ktoré zmenšujú ich vnútorný prierez.
3. Expanzná nádoba by mala byť umiestnená na mieste, kde je teplota vzduchu vyššia ako 0 ° C.
4. Schéma potrubných pripojení k expanznej nádobe:

RB - RO bezpečnostné potrubie - RP odvzdušňovacie potrubie - priechodné potrubie

RS - signalizačné potrubie (voliteľné) RW - expanzné potrubie (pripevnené ku každej nádrži s vysvetlením označenia).

5, Neinštalujte na miesta vystavené slnečnému žiareniu.

6. Počas montážnych prác by mali byť spojovacie čapy s vnútorným závitom znehybnené, aby sa zabránilo namáhaniu vznikajúcemu pri skrutkovaní.

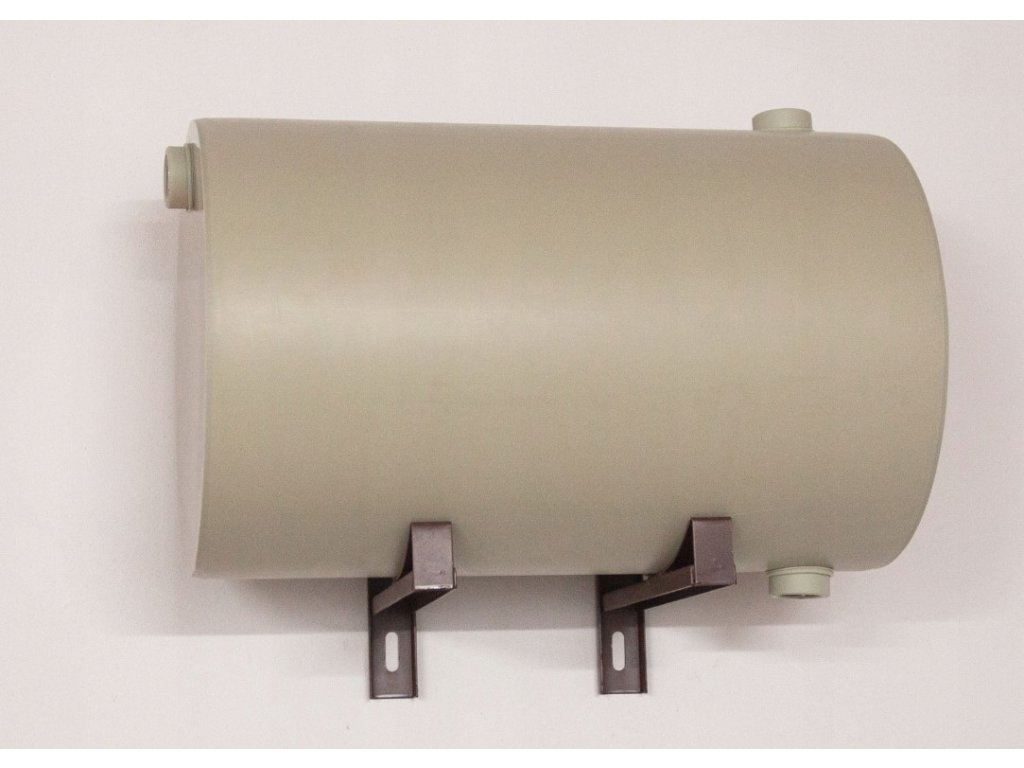

7, Nádoba by mala byť namontovaná na vhodne profilovaných konzolách určených na tento účel.

BEZPEČNOSŤ (na každej nádrži je v závislosti od kapacity nálepka - informácie)
